به گزارش کیان آنلاین، استاندارد رنگبندی کابل ها مجموعهای از قوانین مشخص برای تعیین نقش هر سیم (فاز، نول و ارت) بر اساس رنگ روکش آن است. این استانداردها به تکنسینها کمک میکنند بدون نیاز به تست، وظیفۀ هر سیم را سریع تشخیص دهند و از بروز خطراتی مثل برقگرفتگی یا اتصال کوتاه جلوگیری کنند.
بهطور خلاصه:
- استاندارد برق ایران: فاز (مشکی/قرمز)، نول (آبی)، ارت (سبز با نوار زرد).
- استاندارد برق اروپا: فازها (قهوهای/سیاه/خاکستری)، نول (آبی)، ارت (سبز و زرد).
- شبکه (استاندارد T568B): شروع از پین سفید نارنجی و ختم به پین قهوهای.
در این مقاله، تمام استانداردهای مهم رنگبندی کابل های برق و شبکه را بهصورت ساده، کاربردی و همراه با جدول بررسی میکنیم.

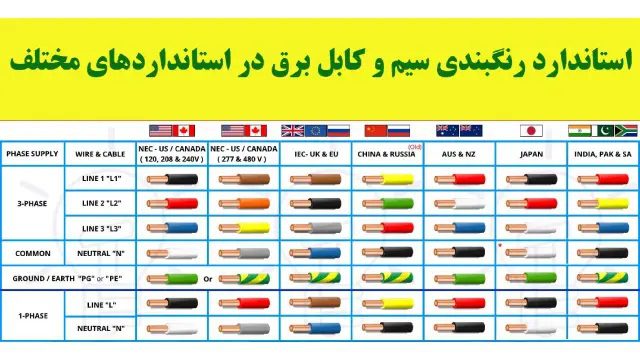

استاندارد رنگبندی کابل برق در ایران و جهان
در سیستمهای برقکشی، نقش اصلی سیمها به سه دسته فاز (حامل جریان)، نول (برگشت جریان) و ارت (محافظت و اتصال به زمین) تقسیم میشود. رنگ این سیمها بر اساس موقعیت جغرافیایی و استانداردهای ملی هر کشور متفاوت است.
استاندارد ملی ایران (ISIRI 607)
سازمان ملی استاندارد ایران، قوانین مشخصی را برای تولیدکنندگان سیم و کابل داخلی تدوین کرده است. هرچند در پروژههای غیررسمی ممکن است به دلیل استفاده از کابلهای ارزانقیمت، شاهد رنگبندیهای گیجکنندهای باشیم، اما در تمامی پروژههای اصولی و مهندسی داخل کشور، جدول رنگبندی زیر باید موبهمو اجرا شود:
| نقش سیم در مدار | رنگ استاندارد (ایران) | توضیحات و کاربرد |
| فاز (تکفاز) | مشکی یا قرمز | حامل اصلی جریان در مدارهای خانگی و عمومی |
| فاز (سهفاز) | قرمز، زرد، آبی | تقسیم بار الکتریکی در سیستمهای صنعتی سهفاز |
| نول | آبی روشن | سیم خنثی برای تکمیل مدار الکتریکی |
| ارت | سبز با نوار زرد | تخلیۀ جریان نشتی بدنه دستگاهها به چاه ارت |
استاندارد بینالمللی اروپا (IEC 60446)
معتبرترین و رایجترین سیستم کدگذاری سیم و کابل در جهان که اکثر کشورهای اروپایی و تولیدکنندگان بینالمللی از آن پیروی میکنند، استاندارد IEC است. امروزه بسیاری از کابلهای مرغوب تولید داخل که با رویکرد صادراتی ساخته میشوند نیز از همین جدول رنگبندی استفاده میکنند:
| نقش سیم در مدار | رنگ استاندارد (IEC) | توضیحات و کاربرد |
| فاز ۱ (L1) | قهوهای | استفاده در شبکههای تکفاز و سهفاز |
| فاز ۲ (L2) | سیاه | کاربرد در سیستمهای صنعتی و سهفاز |
| فاز ۳ (L3) | خاکستری | استفاده در سیستمهای صنعتی و سهفاز |
| نول (N) | آبی | برگشت جریان به منبع تغذیه |
| ارت (PE) | سبز و زرد | سیم محافظ جان و تجهیزات (متصل به زمین) |
بررسی رنگبندی کابلها بر اساس تعداد رشته سیم
کابلهای برق در انواع مختلفی مانند دو رشته، سه رشته و چندرشته تولید میشوند و نوع ساختار آنها روی کاربرد و قیمت نهایی تاثیر دارد. برای اطلاع از مشخصات و لیست قیمت کابل مفتولی میتوان مدلهای مختلف کابل را بر اساس نوع مصرف و استاندارد بررسی کرد.
کابل دو رشته
این کابلها برای مدارهای تکفاز ساده و بدون نیاز به ارت استفاده میشوند و معمولاً شامل یک سیم فاز (مشکی یا قرمز) و یک سیم نول (آبی) هستند. کاربرد اصلی آنها در روشنایی و تجهیزات برقی ساده است.
کابل سه رشته
کابلهای سه رشته در سیمکشی ساختمانها کاربرد زیادی دارند. این کابلها علاوه بر فاز و نول، یک سیم ارت سبز و زرد برای افزایش ایمنی تجهیزات و پریزها دارند.

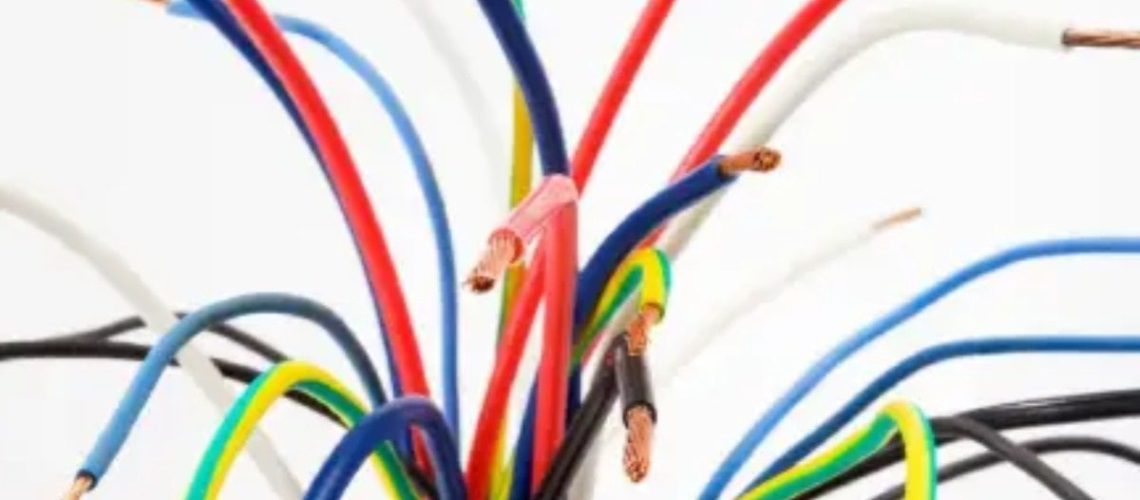

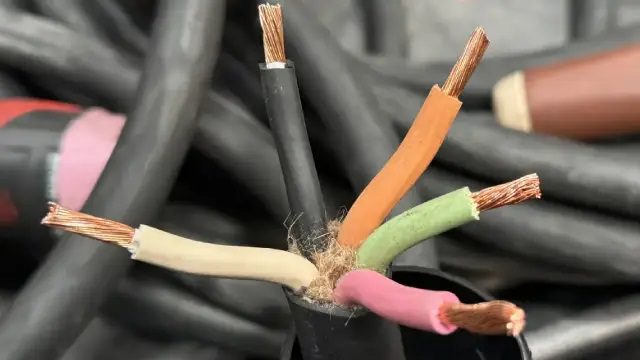

کابل چهار و پنج رشته
کابلهای چهار رشته بیشتر در سیستمهای سهفاز استفاده میشوند و شامل سه سیم فاز و یک سیم نول هستند. کابلهای پنج رشته علاوه بر سه فاز و نول، یک سیم ارت نیز دارند و برای تجهیزات صنعتی و موتورهای سهفاز گزینه ایمنتری محسوب میشوند.
استاندارد رنگبندی کابلهای شبکه (LAN)
کابلهای شبکه مانند Cat5 و Cat6 از ۸ رشته سیم نازک تشکیل شدهاند که بهصورت جفتی به دور یکدیگر تابیده شدهاند. این ساختار باعث کاهش تداخل سیگنالها شده و کیفیت انتقال داده را افزایش میدهد.
برای اتصال کابل شبکه به سوکت RJ45، دو استاندارد اصلی T568A و T568B وجود دارد. هر دو استاندارد عملکرد مشابهی دارند، اما استاندارد T568B در بسیاری از شبکهها، از جمله ایران، بیشتر مورد استفاده قرار میگیرد.
در محیطهایی که احتمال وجود نویز و تداخل الکترومغناطیسی وجود دارد، استفاده از کابلهای شیلدار میتواند عملکرد انتقال داده را بهبود دهد. برای انتخاب مدل مناسب، بررسی لیست قیمت سیم و کابل شیلدار بر اساس نوع کاربرد و مشخصات فنی اهمیت دارد.
ترتیب رنگ سیمها در استاندارد T568B
در استاندارد T568B، ترتیب قرارگیری سیمها از پین ۱ تا ۸ به شکل زیر است:
| پین | رنگ سیم | کاربرد |
| 1 | سفید نارنجی | ارسال داده |
| 2 | نارنجی | ارسال داده |
| 3 | سفید سبز | دریافت داده |
| 4 | آبی | انتقال برق در PoE |
| 5 | سفید آبی | انتقال برق در PoE |
| 6 | سبز | دریافت داده |
| 7 | سفید قهوهای | رزرو |
| 8 | قهوهای | رزرو |
چرا رعایت این استانداردها تا این حد مهم است؟
رنگهای مختلف سیمها فقط برای تشخیص ظاهری نیستند؛ بلکه یک زبان مشترک مهندسی محسوب میشوند که ایمنی، سرعت نصب و دقت عیبیابی را چند برابر میکند. نادیده گرفتن این استانداردها میتواند به خطاهای پرهزینه و حتی خطرات جانی منجر شود.
رعایت استاندارد رنگ بندی کابلها سه مزیت مهم دارد:
- حفظ ایمنی و جان افراد: اتصال اشتباه یک سیم فاز به جای نول یا ارت میتواند به برقگرفتگیهای مرگبار یا آتشسوزیهای گسترده منجر شود.
- سرعت در عیبیابی و تعمیرات: در سیستمهای پیچیده، تکنسینها بدون نیاز به تست تکتک مسیرها، تنها با نگاه کردن به رنگ روکش کابل برق، متوجه نقش آن در مدار میشوند.
- توسعه و ارتقای شبکه: زمانی که یک شبکه نیاز به گسترش دارد، نصاب جدید با تکیه بر کدهای رنگی میتواند بدون سردرگمی، کار تکنسین قبلی را ادامه دهد.
انتخاب کابل استاندارد علاوه بر رعایت رنگبندی، به کیفیت ساخت و اعتبار تولیدکننده نیز بستگی دارد. برندهایی مانند خراسان افشارنژاد از تولیدکنندگان شناختهشده سیم و کابل هستند که بررسی قیمت سیم و کابل خراسان افشارنژاد میتواند در انتخاب محصول مناسب برای پروژههای مختلف کمککننده باشد.
اشتباهات رایج در رنگبندی کابلها
رعایت نکردن استاندارد رنگبندی کابلها میتواند باعث ایجاد خطا در نصب، عیبیابی و عملکرد صحیح سیستمهای برق و شبکه شود. این سری اشتباهات عبارتند از:
- جابهجا کردن سیم فاز و نول در سیستمهای برق
- استفاده نکردن از سیم ارت در تجهیزات و مدارهای نیازمند اتصال زمین
- ترکیب کردن استانداردهای مختلف رنگبندی بدون بررسی دقیق
- استفاده از کابلهای بیکیفیت با رنگبندی غیر استاندارد
- رعایت نکردن ترتیب صحیح رنگها هنگام سوکتزنی کابل شبکه
نکات مهم هنگام خرید کابل استاندارد
انتخاب کابل مناسب فقط به رنگبندی آن محدود نمیشود. کیفیت ساخت، نوع هادی و استاندارد تولید نیز تاثیر زیادی در ایمنی و عملکرد کابل دارد. هنگام خرید کابل به موارد زیر توجه کنید:
- کابل دارای هادی مسی و کیفیت ساخت مناسب باشد.
- رنگبندی سیمها مطابق استانداردهای معتبر باشد.
- کابل متناسب با نوع استفاده (خانگی، صنعتی یا شبکه) انتخاب شود.
- عایق کابل مقاومت کافی در برابر حرارت و شرایط محیطی داشته باشد.
- محصول از برندهای معتبر و دارای استاندارد خریداری شود.
کلام آخر: استاندارد بخرید، ایمن بمانید
آگاهی از استاندارد رنگبندی کابلها شرط اول یک نصب اصولی است، اما شرط دوم، استفاده از کابلهای باکیفیتی است که این رنگبندیها را با عایقهای نسوز و مس خالص ارائه دهند. کابلهای تقلبی نه تنها رنگبندی گیجکنندهای دارند، بلکه به مرور زمان دچار افت ولتاژ و آتشسوزی میشوند.
سوالات متداول
سیم قهوه ای فاز است یا نول؟
طبق استاندارد بینالمللی، سیم قهوهای همیشه نشاندهندۀ سیم فاز (حامل جریان) است.
رنگ سیمهای موتور کولر آبی چگونه است؟
معمولاً سیم مشکی برای دور تند، سیم قهوهای (یا قرمز) برای دور کند و سیم آبی به عنوان نول استفاده میشود.
