به گزارش کیان آنلاین، در بسیاری از صنایع، تنها شناخت ترکیب شیمیایی یک ماده برای ارزیابی عملکرد آن کافی نیست. دو ماده ممکن است دارای ترکیب عنصری مشابهی باشند، اما به دلیل تفاوت در ساختار داخلی، آرایش اتمها و فازهای تشکیلدهنده، رفتار کاملاً متفاوتی از خود نشان دهند.
ویژگیهایی مانند سختی، مقاومت مکانیکی، پایداری حرارتی، رسانایی، فعالیت شیمیایی و طول عمر یک ماده، ارتباط مستقیمی با ساختار بلوری آن دارند. به همین دلیل در صنایع مختلف، از معدن و متالورژی گرفته تا تولید مواد پیشرفته، داروسازی، سرامیک و تحقیقات دانشگاهی، بررسی ساختار کریستالی مواد اهمیت بسیار زیادی دارد.
برای بررسی ساختار کریستالی مواد و شناسایی فازهای تشکیلدهنده، آنالیز XRD یکی از روشهای استاندارد و پرکاربرد در مشخصهیابی مواد است.
یکی از دقیقترین و پرکاربردترین روشها برای مطالعه این ساختار، آنالیز XRD یا X-Ray Diffraction است.
این روش آزمایشگاهی با استفاده از پراش پرتو ایکس، اطلاعات ارزشمندی درباره فازهای کریستالی، نوع ترکیبات بلوری و تغییرات ساختاری مواد ارائه میدهد و به پژوهشگران و مهندسان کمک میکند تا شناخت دقیقتری از ویژگیهای یک نمونه داشته باشند.
آنالیز XRD چیست؟
آنالیز XRD (X-Ray Diffraction) یک روش پیشرفته برای شناسایی و بررسی ساختار کریستالی مواد است که بر اساس پدیده پراش پرتو ایکس توسط صفحات اتمی یک ماده عمل میکند.
در این روش، یک پرتو ایکس با طول موج مشخص به نمونه تابانده میشود. هنگامی که این پرتو با ساختار منظم اتمهای موجود در یک ماده کریستالی برخورد میکند، بخشی از انرژی آن پراکنده شده و الگوی خاصی از پراش ایجاد میشود.
این الگوی پراش مانند یک اثر انگشت برای ماده عمل میکند و میتواند اطلاعاتی درباره:
- نوع فازهای کریستالی موجود
- ساختار شبکه بلوری
- میزان نظم اتمی ماده
- درصد بلورینگی
- تغییرات ایجادشده در ساختار ماده
ارائه دهد.
به زبان ساده، آنالیز XRD به ما نشان میدهد اتمهای یک ماده چگونه در کنار یکدیگر قرار گرفتهاند و چه ساختار بلوری ایجاد کردهاند.

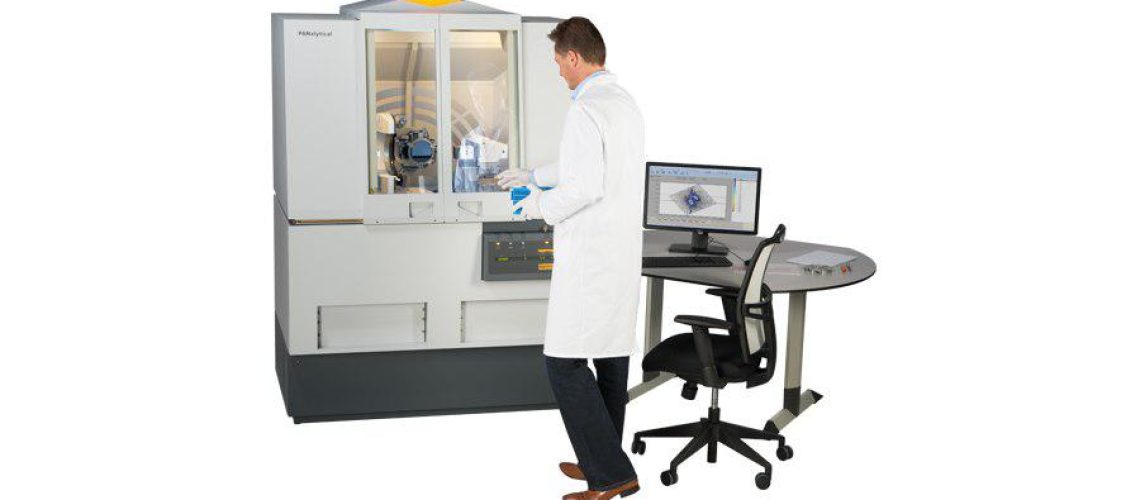

اصول عملکرد دستگاه XRD چگونه است؟
عملکرد دستگاه XRD بر پایه تعامل پرتو ایکس با صفحات کریستالی ماده است.
مواد کریستالی دارای آرایش منظم و تکرارشوندهای از اتمها هستند. هنگامی که پرتو ایکس به این صفحات برخورد میکند، امواج پراکندهشده در زوایای مشخصی تقویت یا تضعیف میشوند.
این پدیده باعث ایجاد یک الگوی پراش مشخص میشود که توسط آشکارساز دستگاه ثبت شده و به صورت یک نمودار ارائه میشود.
در نمودار XRD معمولاً:
- محور افقی نشاندهنده زاویه پراش (2θ) است.
- محور عمودی شدت سیگنال ثبتشده را نمایش میدهد.
هر ماده دارای الگوی پراش منحصر به فردی است که با مقایسه آن با استانداردهای علمی، میتوان فازهای موجود در نمونه را شناسایی کرد.
قانون براگ در آنالیز XRD
مبنای علمی پراش پرتو ایکس با استفاده از قانون براگ (Bragg’s Law) توضیح داده میشود.
این قانون بیان میکند که زمانی پراش شدید ایجاد میشود که شرایط مشخصی بین طول موج پرتو ایکس، فاصله صفحات کریستالی و زاویه تابش وجود داشته باشد.
بررسی این الگوها به متخصصان اجازه میدهد فاصله بین صفحات کریستالی و ویژگیهای ساختاری ماده را محاسبه کنند.
به همین دلیل، XRD تنها یک روش شناسایی ساده نیست، بلکه ابزاری دقیق برای مطالعه عمیق ساختار مواد محسوب میشود.
آنالیز XRD چه اطلاعاتی از مواد ارائه میدهد؟
یکی از مهمترین دلایل استفاده گسترده از XRD، توانایی این روش در ارائه اطلاعات ساختاری دقیق است.
۱. شناسایی فازهای کریستالی
مهمترین کاربرد XRD، تعیین فازهای موجود در یک نمونه است.
بسیاری از مواد صنعتی شامل چندین ترکیب یا فاز مختلف هستند که تشخیص آنها با روشهای معمول امکانپذیر نیست.
برای مثال در یک نمونه معدنی ممکن است چندین کانی مختلف وجود داشته باشد. XRD میتواند مشخص کند هر فاز چه ترکیبی دارد و چه ساختاری در نمونه حضور دارد.
۲. تعیین میزان بلورینگی مواد
برخی مواد کاملاً کریستالی هستند، در حالی که برخی دیگر دارای بخشهای آمورف یا بدون ساختار منظم هستند.
آنالیز XRD میتواند میزان نظم ساختاری و درصد بلورینگی نمونه را مشخص کند.
این موضوع در صنایعی مانند پلیمر، داروسازی، سرامیک و مواد پیشرفته اهمیت زیادی دارد، زیرا میزان بلورینگی میتواند روی خواص نهایی محصول تأثیر بگذارد.
۳. بررسی تغییرات ساختاری مواد
فرآیندهایی مانند:
- عملیات حرارتی
- سنتز شیمیایی
- آسیاب مکانیکی
- واکنشهای سطحی
- فرآیند تولید صنعتی
ممکن است باعث تغییر ساختار کریستالی مواد شوند.
با استفاده از XRD میتوان قبل و بعد از فرآیند تولید، تغییرات ایجادشده در ساختار ماده را بررسی کرد.
۴. اندازهگیری اندازه کریستالها
در بسیاری از مواد، اندازه دانههای کریستالی اهمیت زیادی دارد.
در حوزه نانومواد، اندازه کریستالیتها میتواند روی خواص مکانیکی، الکتریکی و شیمیایی ماده تأثیر بگذارد.
آنالیز XRD یکی از روشهای رایج برای تخمین اندازه کریستالیتها محسوب میشود.
کاربردهای آنالیز XRD در صنایع مختلف
کاربرد XRD در صنایع معدنی
یکی از مهمترین کاربردهای آزمایش XRD در صنعت معدن است.
نمونههای معدنی معمولاً شامل ترکیبی از چندین کانی مختلف هستند و شناسایی دقیق آنها برای استخراج، فرآوری و کنترل کیفیت اهمیت زیادی دارد.
با استفاده از XRD میتوان:
- نوع کانیهای موجود را شناسایی کرد.
- ترکیبات کریستالی نمونه را بررسی کرد.
- کیفیت مواد معدنی را ارزیابی کرد.
- فرآیندهای فرآوری را بهینهسازی کرد.
این موضوع در صنایع تولید سیمان، فلزات، مواد ساختمانی و سرامیک اهمیت ویژهای دارد.
کاربرد XRD در صنایع سرامیک و مواد ساختمانی
خواص محصولات سرامیکی وابستگی زیادی به فازهای کریستالی تشکیلشده در فرآیند تولید دارند.
پارامترهایی مانند:
- مقاومت حرارتی
- استحکام مکانیکی
- پایداری شیمیایی
- کیفیت سطح
تحت تأثیر ساختار کریستالی قرار میگیرند.
به همین دلیل، تولیدکنندگان سرامیک از XRD برای بررسی ترکیبات تشکیلشده، کنترل فرآیند پخت و ارزیابی کیفیت محصول استفاده میکنند.
کاربرد XRD در صنایع مواد پیشرفته و نانومواد
با توسعه فناوریهای جدید، مواد پیشرفته و نانومواد نقش مهمی در صنایع مختلف پیدا کردهاند.
در این حوزه، کنترل دقیق ساختار ماده اهمیت بسیار زیادی دارد.
آنالیز XRD برای بررسی:
- نانوذرات
- مواد کامپوزیتی
- کاتالیستها
- مواد باتری
- مواد نیمهرسانا
استفاده میشود.
این روش کمک میکند پژوهشگران ارتباط بین ساختار ماده و عملکرد آن را بهتر درک کنند.
کاربرد XRD در تحقیقات دانشگاهی
در پروژههای تحقیقاتی، شناخت دقیق ساختار مواد یکی از مراحل اصلی تحلیل نتایج است.
دانشجویان و پژوهشگران در رشتههایی مانند:
- مهندسی مواد
- شیمی
- فیزیک
- نانوفناوری
- مهندسی معدن
از XRD برای بررسی نمونههای تحقیقاتی استفاده میکنند.
نتایج این آزمون معمولاً به عنوان یکی از دادههای اصلی در مقالات علمی و پایاننامهها مورد استفاده قرار میگیرد.
تفاوت آنالیز XRD با FTIR و ICP-OES چیست؟
در آزمایشگاههای تخصصی آنالیز مواد، روشهای مختلفی برای بررسی نمونهها وجود دارد و هر روش اطلاعات متفاوتی ارائه میدهد.
تفاوت XRD و FTIR
FTIR (Fourier Transform Infrared Spectroscopy) بیشتر برای بررسی ساختار مولکولی و شناسایی گروههای عاملی استفاده میشود.
این روش مشخص میکند چه پیوندهای شیمیایی و گروههای عملکردی در ماده وجود دارد.
در مقابل، XRD اطلاعات مربوط به:
- ساختار بلوری
- فازهای کریستالی
- آرایش اتمی
را ارائه میدهد.
تفاوت XRD و ICP-OES
ICP-OES یک روش قدرتمند برای اندازهگیری ترکیب عنصری مواد است.
این تکنیک مشخص میکند چه عناصری در نمونه وجود دارند و مقدار هر عنصر چقدر است.
اما ICP-OES اطلاعاتی درباره نحوه قرارگیری این عناصر در ساختار کریستالی ارائه نمیدهد.
در مقابل، XRD مشخص میکند عناصر موجود در چه فازها و ساختارهایی قرار گرفتهاند.
چرا ترکیب چند روش آنالیزی اهمیت دارد؟
در بسیاری از پروژههای صنعتی و تحقیقاتی، استفاده از تنها یک روش آنالیز کافی نیست.
برای مثال:
- XRD ساختار کریستالی را مشخص میکند.
- FTIR گروههای عاملی و پیوندهای شیمیایی را بررسی میکند.
- ICP-OES ترکیب عنصری را مشخص میکند.
ترکیب این نتایج باعث میشود شناخت کاملتری از ویژگیهای ماده به دست آید و تصمیمگیریهای دقیقتری در فرآیند تولید یا تحقیق انجام شود.
مراحل انجام آنالیز XRD چگونه است؟
انجام یک آزمایش XRD دقیق شامل چند مرحله مهم است:
آمادهسازی نمونه
نمونه باید به شکل مناسب آماده شود تا پراش ایجادشده دقیق باشد.
آمادهسازی نامناسب نمونه میتواند باعث ایجاد خطا در نتایج شود.
انجام آزمون با دستگاه XRD
نمونه در دستگاه قرار گرفته و الگوی پراش پرتو ایکس ثبت میشود.
تحلیل دادهها
دادههای ثبتشده باید توسط متخصصان بررسی و با پایگاههای استاندارد مقایسه شوند.
تفسیر صحیح نمودار XRD نیازمند تجربه علمی و شناخت ساختار مواد است.
عوامل مؤثر بر دقت نتایج XRD
دقت نتایج آنالیز XRD به عوامل مختلفی بستگی دارد، از جمله:
- کیفیت دستگاه مورد استفاده
- نحوه آمادهسازی نمونه
- مقدار نمونه
- شرایط اندازهگیری
- تجربه متخصص در تحلیل دادهها
به همین دلیل، انتخاب یک آزمایشگاه تخصصی برای انجام این آزمون اهمیت زیادی دارد.
خدمات تخصصی آنالیز XRD
انجام موفق یک آنالیز XRD تنها به استفاده از دستگاه محدود نمیشود. آمادهسازی صحیح نمونه، تنظیم شرایط آزمون و تفسیر دقیق نتایج، نقش مهمی در اعتبار گزارش نهایی دارد.
دیجی شیمی سرویس مرکز آنالیز شیمیایی با ارائه خدمات تخصصی آزمایشگاهی، امکان انجام آنالیز XRD برای نمونههای صنعتی، معدنی، پژوهشی و دانشگاهی را فراهم کرده است.
این مجموعه با بهرهگیری از دانش تخصصی و تجربه آزمایشگاهی، به صنایع و پژوهشگران کمک میکند تا شناخت دقیقتری از ساختار مواد خود به دست آورند و تصمیمهای علمیتر و دقیقتری در مسیر توسعه محصول، کنترل کیفیت و تحقیقات اتخاذ کنند.
اگر هدف شما بررسی ساختار کریستالی یک ماده، شناسایی فازهای موجود یا تحلیل تغییرات ساختاری نم ونه است، آنالیز XRD یکی از معتبرترین روشهای علمی برای رسیدن به این اطلاعات خواهد بود.
